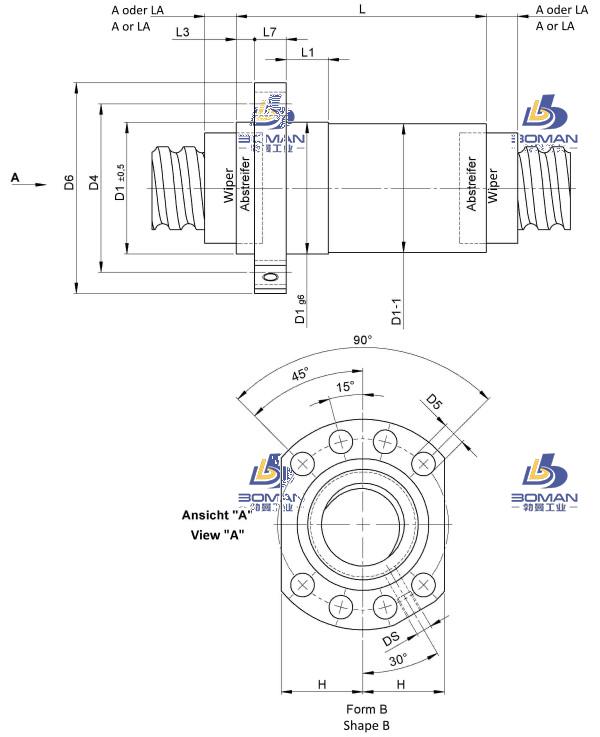

STEINMEYER施坦梅尔 3526/25.50.6.4E 施坦梅尔滚珠丝杆结构图
扫码获取价格库存技术资料
- 品牌: steinmeyer丝杠中国
- 分类: 3526
- 类型:
- 属性: STEINMEYER施坦梅尔 3526/25.50.6.4E 施坦梅尔滚珠丝杆结构图，-STEINMEYER施坦梅尔 3526/25.50.6.4E 施坦梅尔滚珠丝杆结构图-STEINMEYER施坦梅尔 3526/25.50.6.4E steinmeyer 丝杠 施坦梅尔丝杠的导杆是其重要组成部分之一，负责引导和支撑运动过程中的加载。导杆的加工精度和表面质量直接影响着施坦梅尔丝杠的运动精度和使用寿命。蜗轮蜗杆传动副是施坦梅尔丝杠的传动核心部件，通过高精度的啮合，可以将旋转运动转换为直线运动。蜗轮的螺旋角度和齿数决定了施坦梅尔丝杠的传动比和效率。而蜗杆的制造工艺和材料选-STEINMEYER施坦梅尔 3526/25.50.6.4E 施坦梅尔滚珠丝杆结构图--STEINMEYER施坦梅尔 3526/25.50.6.4E 施坦梅尔滚珠丝杆结构图-
STEINMEYER施坦梅尔 3526/25.50.6.4E 施坦梅尔滚珠丝杆结构图 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 50 |
|
| 导程 | 25 |
|
| 螺母体外径 | 75 |
|
| 法兰直径 | 110 |
|
| 安装孔中心距 | PCD | 93 |
| 螺母长度 | L | 128 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | 42,5 |
|
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | ||
| 钢球直径 | 11 |
|
| 有效圈数 | 4+4 |
|
| 滚珠节圆直径 | ||
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 64300 |
| 额定静负载 | C0aN | 109600 |
| 重量 | Kg | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 1060 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
STEINMEYER施坦梅尔 3526/25.50.6.4E 施坦梅尔滚珠丝杆结构图此型号部分数据来源于STEINMEYER施坦梅尔 1510/0,5.3.44.85 steinmeyer导轨丝杠
